当前位置:首页>>产品展示>>螺杆启闭机系列>>QDA手电螺杆式启闭机
市场价格:0.00
优惠:0.00
规格: 2T 3T 5T 10T 12T 20T 25T
品牌:新河县龙港水工机械厂
产品备注: QDA螺杆启闭机,手电螺杆启闭机

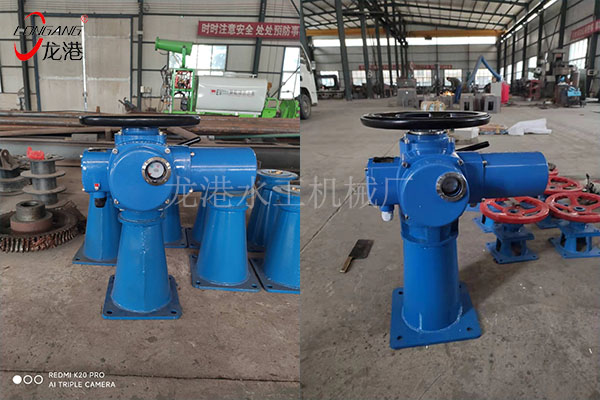

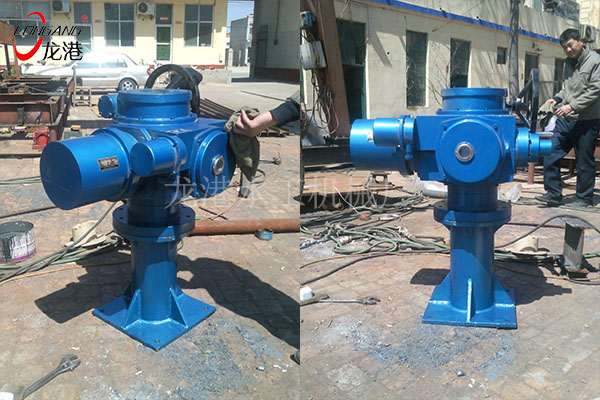

电装螺杆启闭机具有外形美观,结构紧凑,安装方便,操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点。QDA型手电两用螺杆式启闭机,按吊点数分为单吊点和双吊点两大系列,按驱动方式分为手摇、手电两用两种方式。启闭力如果是50吨、60吨的螺杆式启闭机只供电动使用,供货时,随机手摇把两套只供安装,空载调整时手摇使用,负载时不推荐使用手摇。本产品是渠道和小型水库的首选产品,使用方便安全。
龙港水工机械厂厂启闭机服务标准:
1、当用户向我公司咨询相关螺杆启闭机产品时,给予细心的解答;
2、根据用户的工程施工条件不同,为用户选择合适的启闭机机型,提供安装方案。
3、根据客户要求,设计定做相应的启闭机械产品。
4、根据用户要求,及时安全的把产品送往指定地点。
5、为客户提供启闭机相应的配件、易损件。
6、提供产品合格证及相关使用说明书,并且免费提供远程指导调试;及培训操作人员;7、在产品出现问题时,及时快速主动提供维修服务。
多回转阀门电动执行机构,通称为Z型。适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔 膜阀、闸门、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少 的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有:户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型 等。按连接型式,还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合 GB3836. 1- 2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836. 2-2000《爆炸性气体环 境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并 经国家防爆电气产品质量监督检验测试中心检定,取得了全系列的防爆合格证。经中华人民共和国国 家质量监督检验检疫总局批准取得全国工业产品生产许可证。

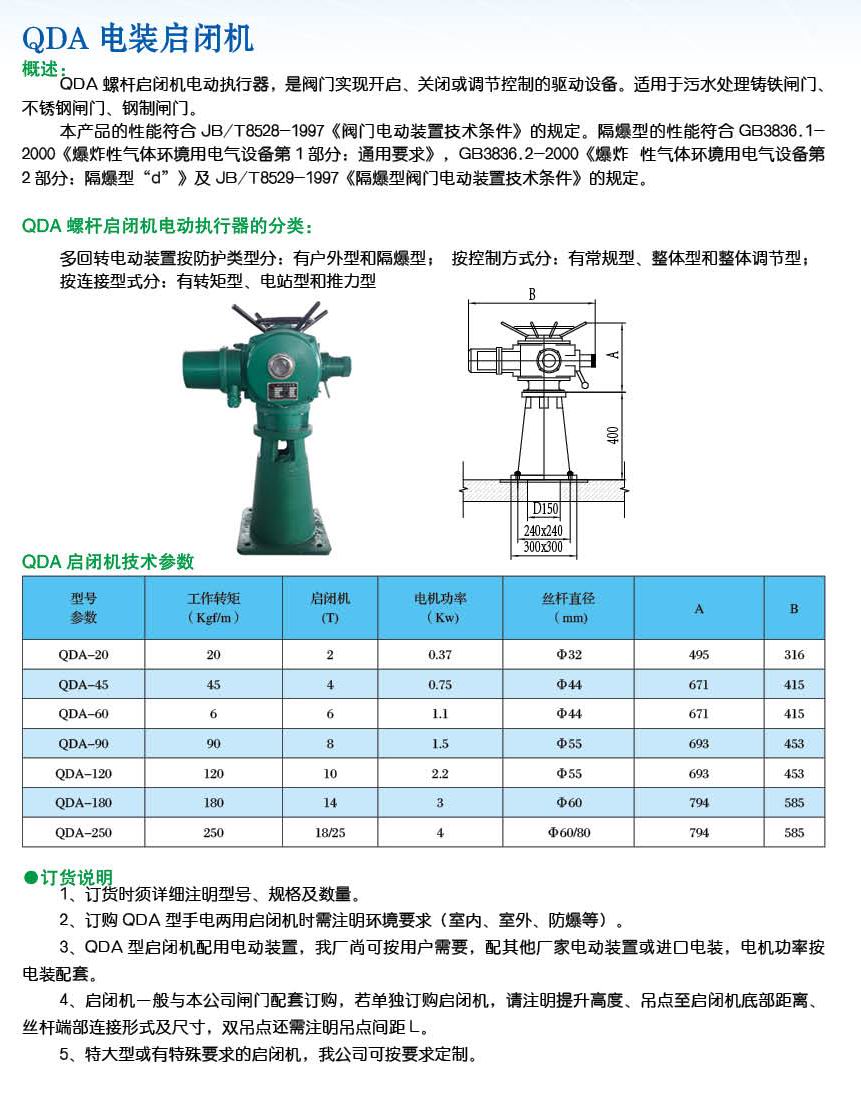

型号示例:
1. Z30I-18/50W:表示电动执行机构为多回转,输出转矩300N・m (30kgf・m),电站型接口,输 出转速18r/min,最大转圈数50,户外型。
2. Z45T-24/120BS:表示电动执行机构为多回转,输出转矩450N • m (45kgf • m),推力型接口, 输出转速24 r/min,最大转圈数120,隔爆型带手动二级减速装置。
3. Z120-24/80T:表示电动执行机构为多回转,输出转矩1200N • m(120kgf • m),输出转速24 r/min, 最大转圈数80圈,整体调节型。
型号 | 转矩 | 推力 | 最大阀杆 | 手动 | 输出转速 | 电机功率 | 电流 | 参考重量 |
规格 | (N • m) | (KN) | 直径(mm) | 速比 | (r/min) | (KW) | (A) | (Kg) |
QDA-5 | 50 | 20 | 28 | 1:01 | 12/36 | 0. 12/0. 18 | 0. 57/0. 83 | 28 |
QDA-10 | 100 | 40 | 28 | 1:01 | 18/36 | 0. 25/0. 37 | 1.03/1.38 | 45 |
QDA-15 | 150 | 40 | 28 | 1:01 | 18/36 | 0. 37/0. 55 | 1. 38/2. 2 | 46 |
QDA-20 | 200 | 100 | 40 | 1:01 | 18/36 | 0. 37/0. 75 | 1. 38/2. 62 | 56 |
QDA-30 | 300 | 100 | 40 | 1:01 | 18/36 | 0. 55/1. 1 | 2. 2/4 | 58 |
QDA-45 | 450 | 150 | 48 | 1:1/20:1 | 24/36 | 1. 1/1.5 | 4/4. 12 | 110 |
QDA-60 | 600 | 150 | 48 | 1:1/20:1 | 24/36 | 1. 5/2. 2 | 4. 12/5. 25 | 112 |
QDA-90 | 900 | 200 | 60 | 1:1/25:1 | 24/36 | 2. 2/3 | 5. 25/7. 9 | 140 |
QDA-120 | 1200 | 200 | 60 | 1:1/25:1 | 24/36 | 3月4日 | 7. 9/8. 87 | 142 |
QDA-180 | 1800 | 325 | 70 | 22.5:1 | 18/36 | 4/7.5 | 8. 87/15.6 | 250 |
QDA-250 | 2500 | 325 | 70 | 22.5:1 | 18/36 | 5. 5/10 | 12. 05/20. 5 | 255 |
QDA-350 | 3500 | 700 | 80 | 20:01 | 18/24 | 7. 5/10 | 15. 6/20. 5 | 330 |
QDA-500 | 5000 | 700 | 80 | 20:01 | 18/24 | 10月15日 | 20. 5/26. 6 | 350 |
