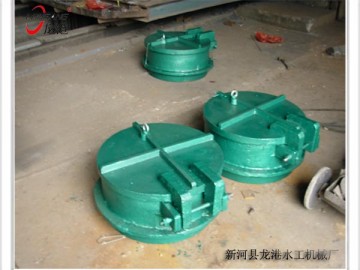

配重拍门

市场价格:0.00

优惠:0.00

规格:

品牌:新河县龙港水工机械厂

产品备注:


详情介绍:

PM型配重拍门产品概述

该拍门(止回阀),多用于给水排水和污水处理工程的各种管道和水渠道。用以溢流或止回介质。也可用作各种竖井盖。

PM型配重拍门特点该项拍门系由体,盖及铰链构件组成。其启闭力来自水源压力,不需要人工操作。该拍门内的水压大于拍门外侧压,则开启;反之则关闭,以达到溢流和止回的作用。三,性能公称压力:0.1MPA适用介质:水,河水,污水,海水.适用温度:≤50℃主要零件材质:灰铸铁

PM型配重拍门产品主要性能参数

型号规格

PM-1

公称压力

0.1Mpa

壳休试验压力

0.15Mpa

密封试验压力

0.11Mpa

适用温度(℃)

≤80

适用介质

水、污水、海水、河水

拍门盖开角

>60°

PM型配重拍门产品主要零部件材料

零件名称

阀体

阀盖

铰链

密封圈

材料

HT200

HT200

不锈钢

橡胶

产品结构特点

该拍门系由体,盖及铰链构件组成。其启闭力来水源压力,不需要人工操作。该拍门内的水压大于拍门外侧压力,则开启:反之则关闭,以达到溢流和止回的作用。



PM型配重拍门主要外形连接尺寸

DN

L

D

D1

b

n-d

H

质量

500

300

670

620

34

20-25

330

195

600

350

780

725

36

20-30

385

586

700

440

895

840

40

24-30

445

395

800

440

1010

950

44

25-32

500

425

900

450

1110

1050

46

28-34

550

546

1000

450

1220

1160

50

28-34

605

948

1100

500

1320

1260

52

32-34

655

770

1200

500

1450

1380

56

32-34

720

816

1400

600

1675

1590

62

32-41

830

977

1500

600

1775

1690

65

40-48

880

1446

1600

700

1915

1820

68

40-54

9510

2087

1800

750

2115

2020

72

44-54

1050

2710

2000

800

2325

2230

74

48-54

1160

3550
